膜分離在物料濃縮、污水處理、中水回用方面發揮著日益重要的作用，提高水處理膜的滲透性能和抗污染性是研究者們努力追求的目標。影響膜性能的因素很多，包括表面粗糙度、荷電性、孔隙率、孔徑分布、親水性等。其中，親水性對超濾膜滲透通量和抗污染性是息息相關的，下面就從原理上解釋一下膜的親水性如何影響滲透性和抗污染性。
PART 1膜親水性對滲透性影響
研究表明，從微濾到反滲透應用的分離膜都應該具有良好的親水性，以提高其潤濕性，從而來獲得盡可能高的水通量。親水性往往采用接觸角來衡量，接觸角含義如圖1所示。若θ<90°，則固體表面是親水性的，即液體較易潤濕固體，其角越小，表示潤濕性越好；若θ>90°，則固體表面是疏水性的，即液體不容易潤濕固體，容易在表面上移動。

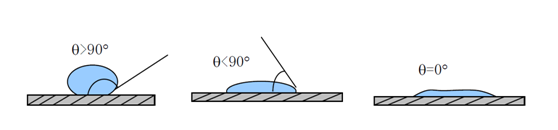

圖1材料表面接觸角示意圖
很多研究人員在改善膜親水性方面展開了大量工作，研究發現，膜材料存在一個本征參數—閾值壓力，只有當跨膜壓差超過此值時才能展現穩定的滲透性。親水膜的閾值壓力接近于零，在全壓力范圍內都可以被很好地被濕潤，故在一定范圍內膜的滲透通量與壓力成正比。膜表面親水性與閾值壓力關系如圖所示2。

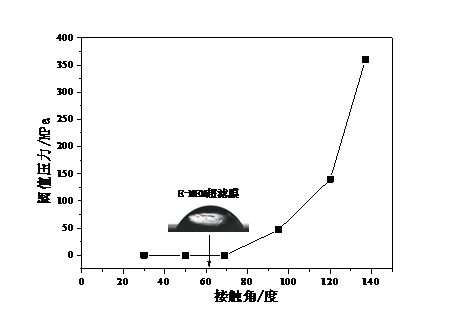

圖2膜表面親疏水性與閾值壓力大小關系
相比之下，強疏水的膜孔具有極高的閾值壓力，在高壓和低壓下的潤濕狀態完全不同，導致極大的滲透性差異。一般疏水性超濾膜在干燥狀態下是沒有通量的，需要采用親水性液體疏通產水通道，浸潤孔壁，引導膜孔產水，這種親水性液體通常用乙醇、異丙醇等物質。目前，一般TIPS法由于工藝因素限制，制備出的膜絲通常為疏水性膜絲，在使用前都需要采用潤濕劑浸潤后才能產水。一旦膜絲在使用中離開水導致膜絲干燥后，再次使用就需要潤濕劑潤濕，不然就無法正常產水。
PART 2膜親水性對抗污染性影響
超濾膜在使用過程中，通量會逐漸降低，雖然清洗后，也無法恢復到初始狀態，這是由于膜發生了污染。膜污染是指處理物料中的微粒、膠體粒子或溶質大分子，由于與膜存在物理化學相互作用或機械作用而引起的，在膜表面或膜孔內吸附、沉積，造成膜孔徑變小或堵塞，使膜分離性能下降的現象。超濾膜的污染主要有兩種情況：一種是附著，包括料液中懸浮物堆積于膜面（濾餅層）、有機物濃縮后粘附于膜面（凝膠層）以及膠體物質或微生物等吸附于膜面（吸附層）；另一種是堵塞，即由上述料液中溶質等濃縮、結晶或沉淀至使膜孔而產生不同程度的堵塞。
通過了解膜污染原因，國內外研究者主要從兩個方面進行研究，來緩解膜污染：一方面以降低膜面處大分子溶質沉積量為出發點，即減小膜表面物料的濃差極化現象，通過改變膜面附近流體流動狀態，增大膜面附近流體的湍流程度，達到減少膜污染的目的；另一方面是以降低膜表面與溶質分子之間相互作用力為出發點，通過采用新型膜材料或者對現有膜及膜材料進行改性，增大膜面對溶質分子的排斥力，降低膜面對溶質分子的吸引力，達到抑制膜污染的目的。前者只能在一定程度上緩解膜污染，而不能夠從根本上抑制膜污染；后者的出發點是降低膜表面與溶質分子之間的相互作用力，為從根本上抑制膜污染提供了可能。
超濾的親水改性，就是降低膜表面與溶質分子間作用力的一種方法，主要由以下四方面解釋：①親水的膜表面覆蓋有大量的水分子，當一些親水的污染物質試圖向表面運動時，就必須受到水分子“排斥”，使污染物到達膜表面的機會大大減少，抑制其吸附；②一些親水劑的親水集團有一定排斥體積，當污染物受到材料表面分子層的吸引向材料靠近時，親水鏈端受到壓迫導致構象熵減少，處于不穩定狀態，要恢復到穩定狀態，必然會污染物推出其排斥體積之外，遠離材料表面；③親水性的水溶性使材料與污染物液間的界面消失，從而消除材料表面對污染物的吸附力；④親水性高分子刷內部具有較高的滲透壓，可以對抗外來污染物的撞擊，防止污染物在膜材料表面的吸附。
PART 3易膜超濾膜親水性
易膜超濾膜采用專利的親水改性技術，采用兩親性共聚物改性，膜絲具有優異的親水性，表現較大的通量和良好的抗污染性。易膜超濾膜絲的接觸角為60.4±3°，故具有很低的閾值壓力，容易被水浸潤。在相同污染條件下與其他品牌膜絲測試效果對比如圖3，易膜超濾膜通量雖有衰減，但依然很大，在簡單反清洗后，通量可以基本恢復到初始水平，表明易膜超濾膜具有優異的抗污染能力。

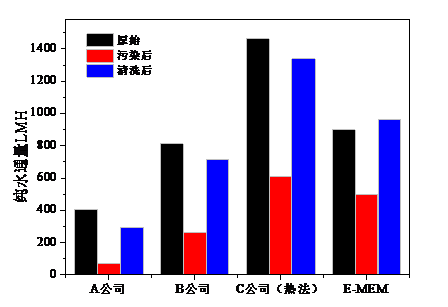

圖3易膜超濾膜絲與其他品牌超濾膜性能對比圖
圖4易膜超濾膜絲圖片
